必維國際檢驗集團訂購吸塵器性能測試系統（歐標）A款1套

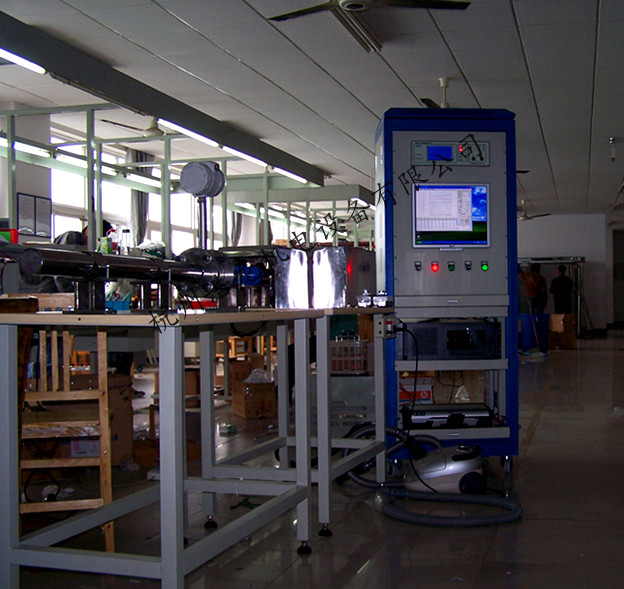

吸塵器性能測試系統按照IEC60312標準制造（國標、歐標）

一、 概述

    吸塵器性能測試系統，測試參數為吸塵器的電壓、電流、輸入功率、功率因數、吸入功率、流量、真空度和效率。按照歐標IEC 60312 的要求設計并制造的的吸塵器專用測試設備。適用于各吸塵器生產廠家和檢測機構對吸塵器的檢測。

吸塵器電機性能測試系統 主要功能：

1． 手動或自動對進風口閥門進行調節，測試吸塵器的輸入電壓、電流、輸入功率、功率因數、頻率，輸出功率和真空度、風量值各測試值LED顯示，并由電腦完成0~15風量采集點。

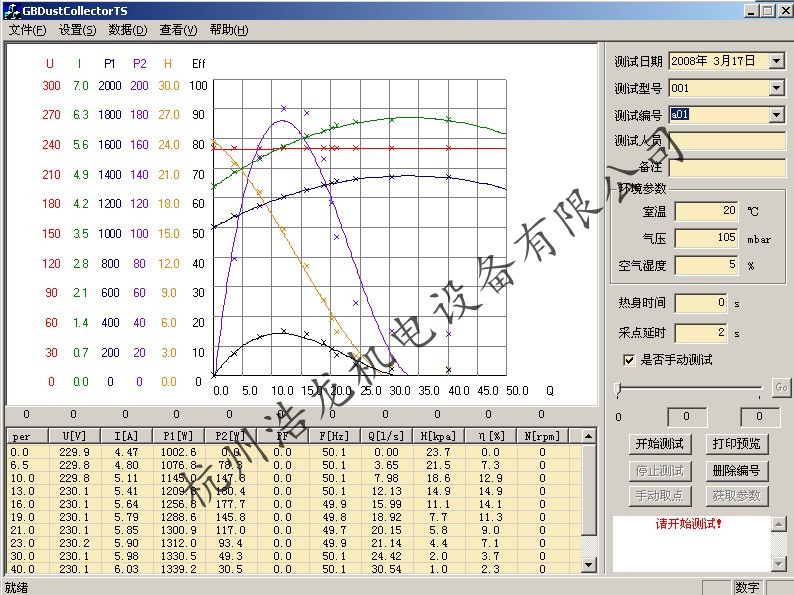

2． 按各測試的數據，繪制真空度、輸入功率、吸入功率、效率和風量關系曲線，標出最大真空度，風量，最大吸入功率和效率值，并可以打印出來。

3． 不連接PC機的情況下，可手動測量：風道全開時，最大風量、真空度、輸入功率、吸入功率和效率；風道全閉時，最大真空度、輸入功率等。

4． 所測試的數據可以存儲并按用戶要求輸出測試報告和曲線。

吸塵器性能測試系統

1.試驗項目：電壓、電流、功率、功率因數、真空度、風量、吸入功率和效率；

2.由計算機控控制，全部特性曲線一次完成
1）P1=f(Q)特性曲線 2）Ps=f(Q)特性曲線
3）Hm=f(Q)特性曲線 4）η=f(Q)特性曲線
5）最大真空度測試Hmmax 6）最大風量測定Qmax
7）最大吸入功率測定Psmax 8）最大效率測定ηmax

3.由自動控制裝備控制閥門從全開到全閉的全過程測試，所測數據可以保持或打印

二、主要技術指標

 1、根據歐標要求，歐標A型測試方法為節流閥式，控制閥門開口尺寸，共采集15個點。

 2、充氣室（均壓箱）：歐標尺寸及材質按標準IEC 60312中的5.2.8.1（A型）設計制作；

 3、測試管路：歐標中由節流閥和鋼質管道形成測試管路，其測量精度為±2%。

 4、吸塵器參數測試儀：

       電參數：電壓：AC（10V～300V），精確度：0.5%

               電流：AC（0.01A～20A），精確度：0.5%

       流量計：(0.5～5) 立方米/分鐘，精確度：±1%

       真空壓力計：（0～-50）千帕，精確度：±1%

 5、溫度補償和修正：歐標根據IEC 60312中5.2.8.4條按標準空氣密度來修正。

三、基本測試過程：

    歐標：（符合標準IEC 60312中的第2.8中的要求）

    將吸塵器放置在測試臺上，將測試電壓調在±1%額定電壓和±1Hz額定頻率條件下運行。首先運行10分鐘以建立一個釋放氣體溫度參考值，用于下面的各點的測量。對于每個測量點在節流后1分鐘測量，然后吸塵器再次全開運行以達到參考條件，可以通過測量吸塵器釋放氣體溫度來檢查。
